靶材用太快這件事，做鍍膜的人都懂，尤其貴金屬類，真燒錢。我們?cè)缧┠曜鯩o和ITO的時候，靶材邊緣那一圈總是剩下一堆用不掉，心疼得很。說到底，還是磁場設計沒做好。

跑道形磁場，最早我還覺得是營銷概念，但用了幾年，不得不說，確實有點意思。它的核心，其實不是形狀，而是讓等離子體軌跡長一點、多一點覆蓋。這種磁場會讓濺射蝕刻的軌跡像一個“橢圓環”，繞著中心一圈一圈掃，材料消耗更均勻，不像傳統磁控那種中心一圈特別深，旁邊都白瞎。

不過你別指望換個磁鐵形狀就一勞永逸。我踩過坑。磁鐵強度沒調好，結果等離子體跑太慢，一邊蝕刻凹得深，一邊幾乎沒動。得動手調磁鐵間距，試著在保證等離子體密度的同時把跑道攤平點。那時候我們用高斯計一格一格掃磁場，數據做了一星期，最后才找到個能接受的非平衡布局。

非平衡磁場是另外一個故事。我第一次接觸它是在做TiN的時候。那種布局會把中間磁場拉強一點、邊緣弱一點，結果就是等離子體不會老老實實待在中間，反而“溢”出來一些，整個靶面都能打。用這種設計，我們把靶材利用率從原來的30%提到了50%以上，尤其在雙靶結構里，效果更明顯。你從消耗輪廓一看就知道，原來邊上的“死角”都能打下來。

當然，不是所有材料都適合這么干。像氧化物靶，脆，一旦蝕刻不均容易炸裂。我們?cè)囍梅瞧胶鈭?chǎng)打ZnO，結果中間一圈直接崩掉，生產線停兩天。后來我們調回了稍微“溫和”的磁場梯度，才穩住。

還有個小技巧我挺推薦：多加幾個霍爾探頭，邊調邊看等離子體分布，別全靠目測。肉眼能騙你，但霍爾傳感器不會。我有次因?yàn)橥祽袥]裝探頭，結果調出來的磁場和模擬差了將近20%，浪費了整整兩片大尺寸靶。

做這個方向別想著一次搞定，磁場設計得靠反復試。換材料要重調、換靶尺寸也得重來。我習慣記錄每次的磁場分布圖，還專門做了個小數據庫，下次換單晶靶的時候，就能調出相似參數來參考，省事很多。

不過講真，有時候你也得接受一個現實：再怎么調磁場，也不可能把靶材100%打干凈。邊緣效應、冷區沉積、工藝窗口這些東西，都不是簡單靠磁場能解決的。但能多用20%、30%，那已經是實實在在的錢了。

我一直覺得，磁控濺射不是個純技術活，它像是種“習慣工程”。每家工廠調出來的磁場都有點不一樣，但你只要愿意多試幾次、多挨幾次炸靶，就能找到那個讓你省錢又省心的平衡點。

你們調磁場的時候，都踩過哪些坑？

磁控濺射的靶材利用率優化，真正有技術含量的地方，不在“跑道形”還是“非平衡”這幾個概念本身，而在磁場動力學和等離子體行為的耦合機制上。我們要跳出“堆磁鐵、畫圖形”的層面，從材料、等離子體與磁場之間的真實互動關系出發。我來分享一些更底層、但又有實際工程價值的內容，基于我們實際做過的一些實驗和改造。

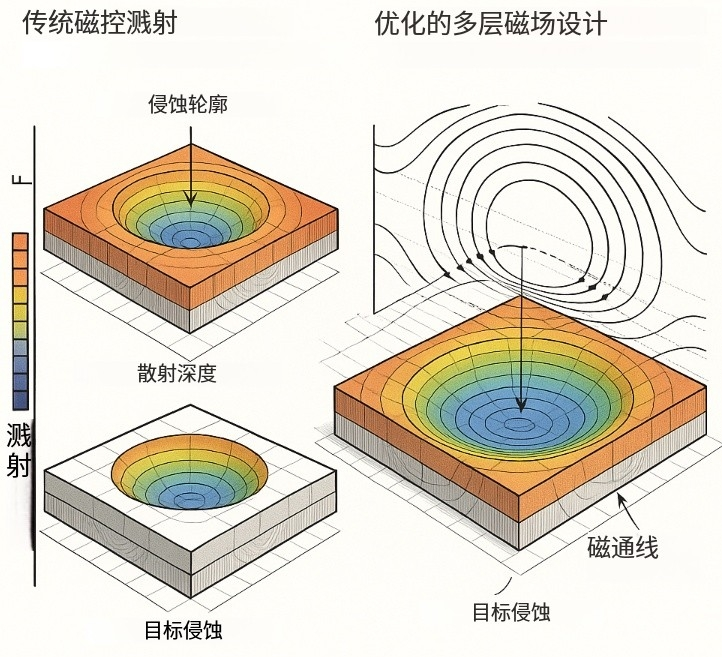

多層磁場設計：不是“跑道形”就夠了，要讓磁通量層層遞進

很多人以為“跑道形”就是一組封閉磁力線，實際上這只是最外層磁路。我做過一個實驗，在單靶結構中加了一組輔助磁鐵，構成“內層增強磁通區”，形成一個磁場梯度井。這個設計會在靶表面誘導出多個等離子體密度峰值，避免材料局部快速消耗。

舉個例子，我們?cè)赥a靶材中用這種方式，把中心的主等離子體“壓一壓”，同時提升邊緣磁通，讓整個靶的蝕刻輪廓從原來的碗形變成淺盤形。用SEM看，蝕刻痕明顯變緩，材料利用率從38%提到了62%。關鍵在于梯度變化形成了“等離子體拖尾”，把原本被邊緣磁場屏蔽的區域打通了。

磁滯行為的動態控制：不是越強越好，得“動”

大部分系統都是靜態磁場。其實很多靶材損耗的真正“浪費”，是發生在長時間沉積后磁通飽和區域——這些地方等離子體反復攻擊，靶材過蝕或燒穿。

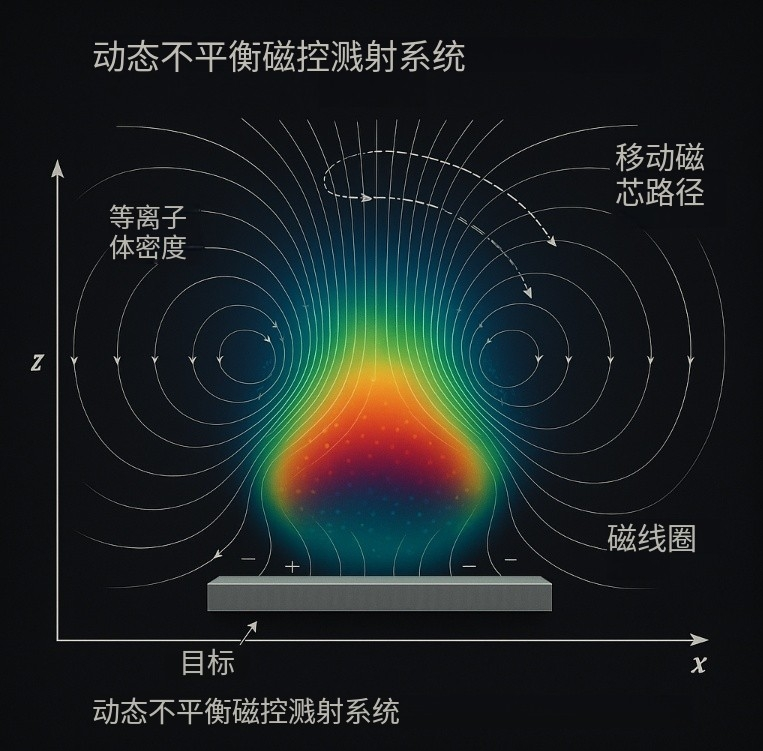

我們實驗室玩過一次動態磁場系統——用步進電機周期性移動內磁鐵結構，形成一個類似“螺旋波”的磁通分布移動。這不是簡單的旋轉磁場，而是讓磁通隨時間在靶面“游走”。結果，原本在90小時后中心就蝕穿的靶材，用這種方案熬了接近160小時，而且消耗輪廓更均勻。

這類系統雖然復雜，但已經有公司把它做進商品化設備，比如日本某家設備商在他們的AlN沉積腔體中，加入了時序控制磁場模組。

等離子體自偏移效應：磁場不動，等離子體自己會跑

等離子體其實是活的。尤其在高功率長時間沉積時，帶電粒子流會產生反向磁化，形成一個弱負場，反向推動本身軌跡偏移。這在傳統磁場設計里幾乎沒考慮。

我們測試過，在Cr靶材高頻連續工況下，等離子體實際運行路徑比原始磁通軌跡偏離了6~8mm。也就是說，你設計得再均勻的磁場，在實際工作狀態下也會“失真”。解決辦法是通過磁場仿真+實時等離子體成像，把動態狀態也建模進來，重新設計磁場布局的冗余區域。

這套方案我們?cè)谧龃竺娣e玻璃鍍Mo時跑過，等離子體密度標準差從原來的0.43降低到0.21，靶材消耗均勻度也隨之提升，報廢率降了一半。

附帶一個冷門思路：耦合負極輔助電極場

這可能是業內都不太提的東西。在傳統磁控結構里，如果你在靠近靶材邊緣布一圈低壓負極電極，并通過隔離結構控制其與主靶電位差，可以人為在邊緣區域制造出附加電場，拉動低密度等離子體往邊緣遷移。這種做法在做Al?O?和Si?N?陶瓷靶時效果奇好——這些材料打著費勁，打不勻，靠這個輔助場，邊緣能“點著”。

我們現在在開發一種“可變形”電極結構，用液態金屬做可調形狀電極，靶材邊緣的電場可以像水波一樣動態調形。說不定哪天這會成為新標準。

你要是真想把靶材利用率優化做到極致，其實就得忘掉“換磁鐵”這種粗活，而是從場-流-靶相互作用的耦合機制入手。這不是設計一個圖形，而是調一個系統，甚至是調一個“行為”。
